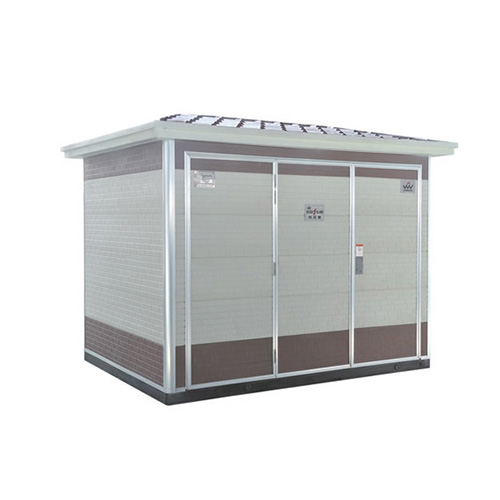

110kV预装式变电站接线的选择指导：

本文介绍了110kV预装式变电站主接线、侧接线、桥形接线、双母线接线的选择指导。

一、110kV预装式变电站主接线的选择：

对电气主接线的基本要求：

变电所主接线选择的主要原则有以下几点:

1、供电可靠性:

如何保证可靠地(不断地)向用户供给符合质，量的电能是发电厂和预装式变电站的首要任务，这是第一个基本要求。

2、灵活性:

其含义是电气主接线能适应各种运行方式(包括正常、事故和检修运行方式)并能方便地通过操作实现运行方式的变换而且在基本回路检修时，不影响其他回路继续运行，灵活性还应包括将来扩建的可能性；

3、操作方便、安全:

主接线还应简明清晰、运行维护方便、使设备切换所需的操作步骤少，尽量避免用隔离开关操作电源；

4、经济性:

即在满足可靠性、灵活性、操作方便安全这三个基本要求的前提下，应力求投资节省、占地面积小、电能损失少、运行维护费用低、电器数量少、选用轻型电器是节约投资的重要措施。

根据以上的基本要求对主接线进行选择。

二、110kV预装式变电站侧母接线的选择：

方案一、单母线分段接线：

优点:

1、母线发生故障时，仅故障母线停止供电，非故障母线仍可继续工作，缩小母线故障影响范围；

2、对双回线路供电的重要用户，可将双回路接于不同的母线段上，保证对重要用户的供电；

缺点:当一段母线故障或检修时，必须断开在该段上的全部电源和引出线，这样减少了系统的供电量，并使该回路供电的用户停电；

方案二:桥形接线：

110kV预装式变电站侧以双回路与系统相连，而预装式变电站最常操作的是切换变压器，而与系统联接的线路不易发生故障或频繁切换，因此可采用内桥式线，这也有利于以后预装式变电站的扩建。

优点:高压电器少，布置简单，造价低，经适当布置可较容易地过渡成单母线分段或双母线分接线；

缺点:可靠性不是太高，切换操作比较麻烦。

方案三:110kV预装式变电站双母线接线：

优点:

1、供电可靠，通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不至于供电中断，一组母线故障后能迅速恢复供电，检修任一组的母线隔离开关时只停该回路；

2、扩建方便，可向双母线的左右任何一个方向扩建，均不影响两组母线的电源和负荷的平均分配，不会引起原有回路的停电，以致连接不同的母线段，不会如单母线分段那样导致交叉跨越；

3、便于试验，当个别回路需要时单独进行试验时可将该架路分开，单独接至一组母线上；

缺点:

1、增加一组母线和每回路需增加一组母线隔离开关，投资大；

2、当母线故障或检修时，隔离开关作为倒换操作电器容易误操作，为了避免隔离开关误操作需在隔离开关和断路之间装设连锁装置；

对于110kV侧来说，因为它要供给较多的一类、二类负荷、因此其要求有较高的可靠性。对比以上三种方案，从经济性、可靠性等多方面因.素考虑，最佳设计方案为方案(一)。具有一定的可靠性和可扩展性，而且比双母线投资小。

三、10kV预装式变电站侧接线选择：

方案一、单母线接线：

优点:接线简单清晰、设备少、投资少、运行操作方便、且有利于扩建；

缺点:可靠性、灵活性差、母线故障时，各出线必须全部停电。

方案二、单母线分段接线：

优点:

1、母线发生故障时，仅故障母线停止供电，非故障母线仍可继续工作，缩小母线故障影响范围；

2、对双回线路供电的重要用户，可将双回路接于不同的母线段上，保证对重要用户的供电。

缺点:当一段母线故障或检修时，必须断开在该段上的全部电源和引出线，这样减少了系统的供电量，并使该回路供电的用户停电。

方案三、分段断路器兼作旁路断路器的单母线分段：

优点:有较大的可靠性和灵活性，且检修断路器时合出线不中断供电。

缺点:投资增大、经济性能差。

对比以上三种方案:单母线接线可靠性低，当母线故障时，各出线须全部停电，不能满足I、II类负荷供电性的要求，故不采纳；将I、II类负荷的双回电源线不同的分段母线上，当其中一段母线故障时，由另一段母线提供电源，从而可保证供电可靠性；虽然分段断路器兼作旁路断路器的单母线分段也能满足要求，但其投资大、经济性能差，故采用方案(二)单母线分段接线。
