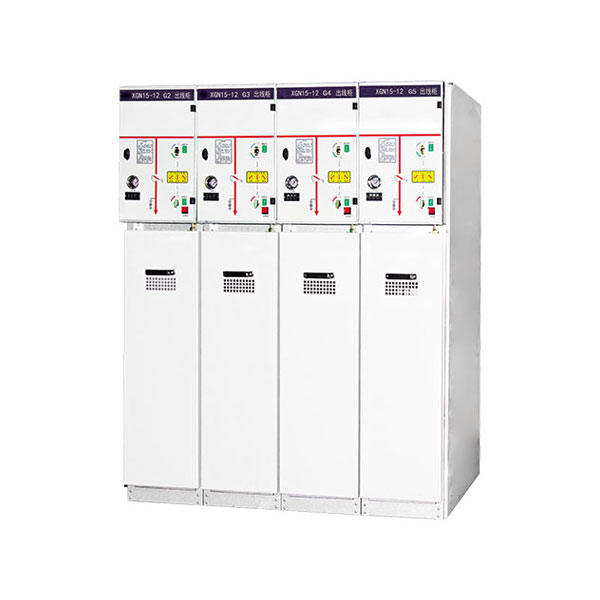

预装式变电站一次性设备10kV固定式开关柜的技术要求：

预装式变电站内开关柜的结构：

1、高压开关柜为金属封闭箱式结构，高压开关柜主回路的一切组件均安装在金属外壳内，地板和墙壁均不能作为壳体的一部分。柜体设计时，必须考虑运行中的散热问题。其结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。开关柜内安装的高压电器组件均必须为加强绝缘型产品，满足全工况运行和凝露污秽试验要求，高压开关柜的同类产品必须通过凝露污秽试验。

2、高压开关柜必须有防止因本柜组件故障殃及相邻高压开关柜的措施；

3、同型产品内额定值和结构相同的组件应能互换；

4、高压开关柜的外壳必须采用优质冷轧钢板经数控机床加工后组装而成(除通风窗、排气孔外)，并具有较高的机械强度，外形应美观，不得用网状纺织物、不耐火或类似的材料制造。柜体表面喷涂要采用先进工艺，具有面漆美观、附着力强、硬度高、耐腐蚀、抗老化、保光保色性好等性能；

5、预装式变电站内高压开关柜具有功能分隔室，包括母线室、断路器室、电缆(或架空出线)室、控制仪表室等，各室之间、各室对外的防护等级应满足DL/T404-97的规定,且不能低于IP2X。各功能室及各个回路的单元功能室均采用接地的钢板分隔，互不干扰，不能采用有机绝缘隔板：

（1）箱形固定式开关柜的面板(正面)应设计成三节式，对应于真空断路器的中间节设计为门型开启式，实现真空断路器在任意状态下的手动储能；

（2）开关柜的各室均有与壳体相同防护等级的压力释放装置，其压力出口的位置确保对人身没有危害。压力释放装置正常情况下关闭，在事故情况下打开，自动释放内部压力，同时将内部故障限制在本隔室内；

（3）电缆可以从柜下方进出线至各功能室，并采取有效的密封措施以防止小动物进入柜内。对于电缆室，每相应能连接2根出线电缆，电缆连接端子离柜底距离不小于700mm，电缆连接在柜的下部进行，预留直径120mm电缆接线孔，并提供电缆进口的封板。电缆室内应有一根支持电缆头的横向角钢，并在角钢上部开卡孔。

6、预装式变电站内真空断路器分、合闸按钮必须有安全防护措施，以免误碰触而引起误分、误合；

7、柜内若有有机绝缘材料，应选用耐电弧、耐高温、阻燃、低毒、不吸潮且具有优良机械强度和电气绝缘性能的材料( SMC或DMC)；

8、各柜安装可开启式零序电流互感器；

9、预装式变电站内母线及分支引线必须全部做绝缘处理，可用热缩绝缘套管进行绝缘，也可采用硫化绝缘母线。母线及引线连接处应加阻燃型的绝缘盒。热缩绝缘厚度不小于2mm,接0处搭接长度不小于100mm；

10、开关柜的正面应有铭牌(厂名、型号规格、出厂日期等)、一次接线模拟图、柜位、手车序号。表计、信号继电器等元件应有标明用途的标志框。柜前后上沿应有线路名称、调度号标志框；

11、柜前断路器室、柜后电缆室等的门上均应留有观察窗，能方便地观察柜内相关设备的运行状况。观察窗要求有防爆措施；

12、柜内固定绝缘隔板的金属螺丝要装绝缘螺帽，既要保证绝缘又要保证强度。柜内电缆接线端子及隔离开关的动、静触头应为圆角。母线端部也应倒圆角并包有绝缘；

13、预装式变电站内开关柜的上、下部的通风孔应有隔尘网，并达到防护等级IP2X；

14、五防厂家提供相应的锁具挂件及安装要求，由投标厂家进行集成；

15、开关柜的金属隔板应可靠接地，接地导体和接地开关应能耐受额定短时耐受电流和额定峰值耐受电流度不小于100mm；

16、在运行位置的隔离插头应能耐受额定短时耐受电流和额定峰值耐受电流的冲击，并保证接触良好；

17、预装式变电站每一高压开关柜之间的专用接地导体均应相互连接，并通过专用端子连接牢固。18)母线为电解铜板，装在单独的母线室内，母线排列A、B、C相顺序应为从上到下，或从左到右，或从里到外(从柜前观察)，并标注相标: A相-黄色，B相-绿色，C相-红色；

18、分支引线也为铜质，排列A、B、C相顺序应为从左到右，并标注相标；

19、真空断路器及其配套的弹簧操动机构，应具有完善可靠的控制回路，可通过开关柜上控制开关的切换，实现远方/就地关合和跳闸的操作；

20、预装式变电站为防止凝露的产生而带来的危害，开关柜在电缆室和断路器室内应分别设有功率、交流220伏、可长期投入且可自动/手动投切(采用空开控制投退)的加热器，并提供过热保护，同时加热器应装设防护罩(可能触及而足以灼伤皮肤时)。加热器在额定电压下的功率应在制造厂规定值的士10%范围内；

21、在开关柜正面及背面门上，分别装有高压带电显示装置(具有验电功能)，以满足柜前、柜后安全维护的要求；
